产品名称:刨台式卧式镗铣加工中心WFT 11
WFT 11刨台式卧式镗铣床属于中型镗铣床,带有可纵向移动的Z轴底座,以及可横向移动的工作台。

WFT 11 卧式镗铣床可高效加工10吨以下的工件。

WFT 11 镗铣加工中心特点

镗杆直径100mm110mm, 伸出730mm

可选X轴(3,4 5 米),适用于重达20吨的较大工件。

可配备托盘交换系统提高加工效率。

WFT 11刨台式卧式镗铣床适用于加工较长的焊接件和复杂的焊接框架。

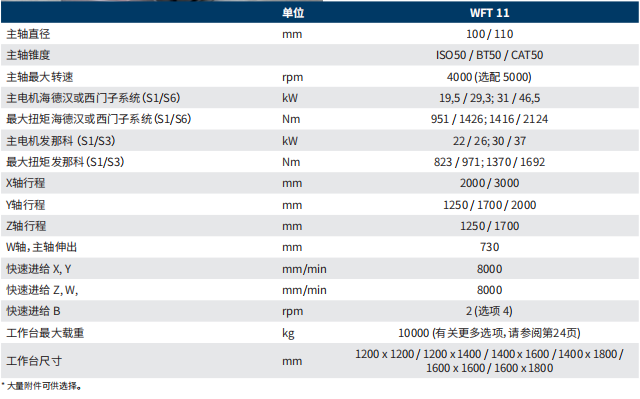

WFT 11 卧式镗铣床参数


WFT 11 卧式镗铣床结构组成

主轴箱

坚固,强壮,精确。

  1. 主轴箱由球墨铸铁GGG60铸造而成,配备数控伺服电机转动主轴,连续调节其转速。
  2. 主轴行程(W轴)为730 mm,由伺服电机和滚珠丝杠驱动。
  3. 主轴锥度SK50ISOBTCAT)。
  4. 扭矩通过双速行星齿轮箱传递到主轴.齿轮根据编程的转速自动变化。
  5. •标配主轴支撑套250 mm

主轴箱滑座

  1. 主轴箱滑座为铸铁铸件, 由滚珠丝杠控制主轴箱在Y轴移动。
  2. 导轨由油润滑。

立柱和床身

刚性,坚固,精确,吸收加工过程中产生的振动。

  1. 机床的主体(纵向和横向床身,滑座和立柱)均为铸件
  2. GG30并加入铬和铜。所有导轨的功能面都经过硬化处理(硬度:56 HRC)及磨削加工。
  3. 伺服电机和滚珠丝杠驱动数控工作台X轴,主轴箱Y轴和立柱Z轴。
  4. Y轴上的滚珠丝杠底部配有电动制动器。
  5. 所有轴上的单独伺服驱动器都是数控的,都具有直线,圆弧和螺旋插补功能。
  6. XYZ轴移动为滑轨或直线导轨。

数控回转工作台

凭借简单的设计和出色的部件,飞马特数控回转工作台在其使用寿命期间只需要最少的维护和调整。

  1. 最大载重10吨。
  2. 回转工作台由三部分组成 – 床身, 滑座, 和回转台面。
  3. 工作台台面安装在交叉滚子轴承上,可确保高负载能力,无粘滑,最小摩擦。
  4. 滑座和工作台材质为铸件.
  5. 回转工作台的回转由双伺服电机的主-从结构来完成,无间隙。
  6. 工作台回转定位使用角度编码器(增量为0.001°); 工作台设置到点, 并通过液压制动器固定。
