产品名称:刨台式卧式镗铣加工中心 WFC 10
WFC 10十字滑台式卧式镗铣床是经济,现代,简洁的解决方案
它是一种现代设计连续控制的十字型或移动滑座机床,WFC 10十字滑台式卧式镗铣床非常适用于高达5吨工件的完整加工。

特点

1.镗杆直径100mm110mm, 伸出730mm

2.适用于工件的单一,一次性加工或批量生产; 适用于空间有限的加工车间。

3.WFC 10 L 版本为配备直线导轨。

4.数控回转工作台(2个伺服马达),适合加工模具。

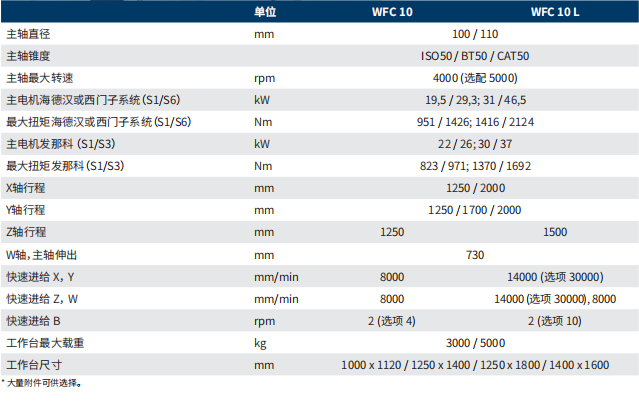

WFC 10十字滑台式镗铣加工中心参数


卧式镗铣床结构组成

主轴箱

坚固,强壮,精确

  1. 主轴箱由球墨铸铁GGG60铸造而成,配备数控伺服电机转动主轴,连续调节其转速。
  2. 主轴行程(W轴)为730 mm,由伺服电机和滚珠丝杠驱动。
  3. 主轴锥度SK50ISOBTCAT)。
  4. 矩通过双速行星齿轮箱传递到主轴。齿轮根据编程的转速自动变化。
  5. 标配主轴支撑套250 mm



立柱

  1. 主轴箱滑座为铸铁铸件, 由滚珠丝杠控制主轴箱在Y轴移动。
  2. 导轨由油润滑。



立柱和床身

刚性,坚固,精确,吸收加工过程中产生的振动。

  1. 机床的主体(纵向和横向床身,滑座和立柱)均为铸件GG30并加入铬和铜。所有导轨的功能面都经过硬化处理(硬度:56 HRC)及磨削加工。
  2. 伺服电机和滚珠丝杠驱动数控工作台X轴,Z轴和主轴箱Y轴。
  3. Y轴上的滚珠丝杠底部配有电动制动器。
  4. 所有轴上的单独伺服驱动器都是数控的,都具有直线,圆弧和螺旋插补功能。



数控回转工作台

凭借简单的设计和出色的部件,飞马特数控回转工作台在其使用寿命期间只需要最少的维护和调整。

  1. 最大载重5吨。
  2. 回转工作台在X轴和Z轴的滑轨或直线导轨上移动。
  3. 回转工作台由三部分组成 – 床身, 滑座, 和回转台面。工作台台面安装在交叉滚子轴承上,可确保高负载能力,无粘滑,最小摩擦。
  4. 回转工作台的回转由双伺服电机的主-从结构来完成, 无间隙。
  5. 工作台回转定位使用角度编码器(增量为0.001°);工作台设置到点, 并通过液压制动器固定。
