产品名称:刨台式卧式镗铣加工中心WFT15
WFT 15刨台式卧式镗铣加工中心与WFT 13类似,但主轴直径为150 mm。适用于加工20吨较大,较重的工件(选项40吨)。

卧式镗铣加工中心特点

  1. 镗杆直径150mm, 伸出800mm
  2. 可选配滑枕伸出700 mm W轴伸出共1500mm
  3. 可选配镗杆伸出1米。
  4. 多功能系列刨台式卧式镗铣床,完全兼容各种附件和自动铣头。

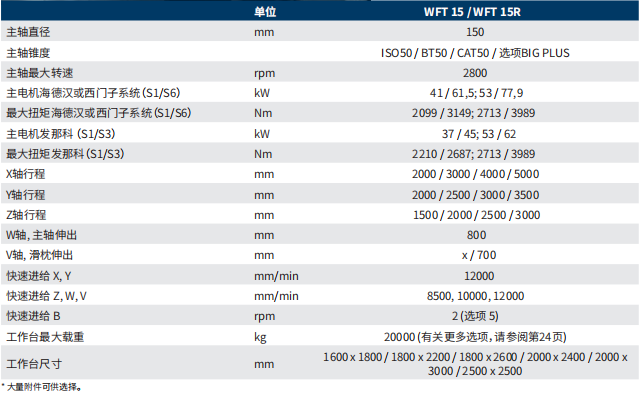

设备参数





卧式镗铣床结构组成

滑枕和主轴伸出行程1000mm

带主轴加长伸出强大主轴箱

  1. 主轴箱由球墨铸铁GGG60铸造而成,配备数控伺服电机转动主轴,连续调节其转速。
  2. 主轴行程(W轴)为1000 mm,由伺服电机和滚珠丝杠驱动。
  3. 主轴锥度SK50ISOBTCAT)。
  4. 扭矩通过双速行星齿轮箱传递到主轴.齿轮根据编程的转速自动变化。
  5. 标配主轴支撑套250 mm



方滑枕 (选项)

主轴箱到工件行程700mm。主轴伸出行程800mm

  1. 综合主轴和滑枕最大行程1500mm
  2. 滑枕深入工件中心,同时保持最高刚度和精度。
  3. 伺服电机,变速箱和滚珠丝杠驱动滑枕伸出。
  4. 所有的变形由主轴箱和滑枕不同的机械特征进行补偿。



立柱和床身

刚性,坚固,精确,吸收加工过程中产生的振动。

  1. 立柱框架,床身,滑座, 底座均由增强型铸铁GG30制成。
  2. 通过退火实现立柱和床身的最大刚性和坚固性; 线轨和滑轨都经过硬化处理(56 HRC)。
  3. 伺服电机和直径为80mm的滚珠丝杠驱动数控工作台X轴,主轴箱Y轴和立柱Z轴。
  4. Y轴上的滚珠丝杠底部配有电动制动器。
  5. 所有轴上的单独伺服驱动器都是数控的,都具有直线,圆弧和螺旋插补功能。
  6. XYZ轴移动为滑轨或直线导轨。



数控回转工作台

凭借简单的设计和出色的部件,飞马特数控回转工作台在其使用寿命期间只需要最少的维护和调整。

  1. 最大载重20吨。更多选项请参阅第24页。
  2. 回转工作台由三部分组成 – 床身, 滑座, 和回转台面。工作台台面安装在交叉滚子轴承上,可确保高负载能力,无粘滑,最小摩擦。
  3. 滑座和工作台材质为铸件。
  4. 回转工作台的回转由双伺服电机的主-从结构来完成, 无间隙。
  5. 工作台回转定位使用角度编码器(增量为0.001°);工作台设置到点, 并通过液压制动器固定。
